Аксессуары для оптических кроссов

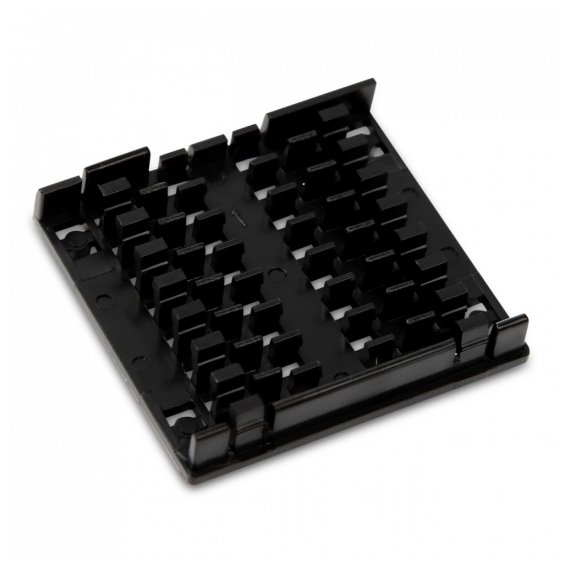

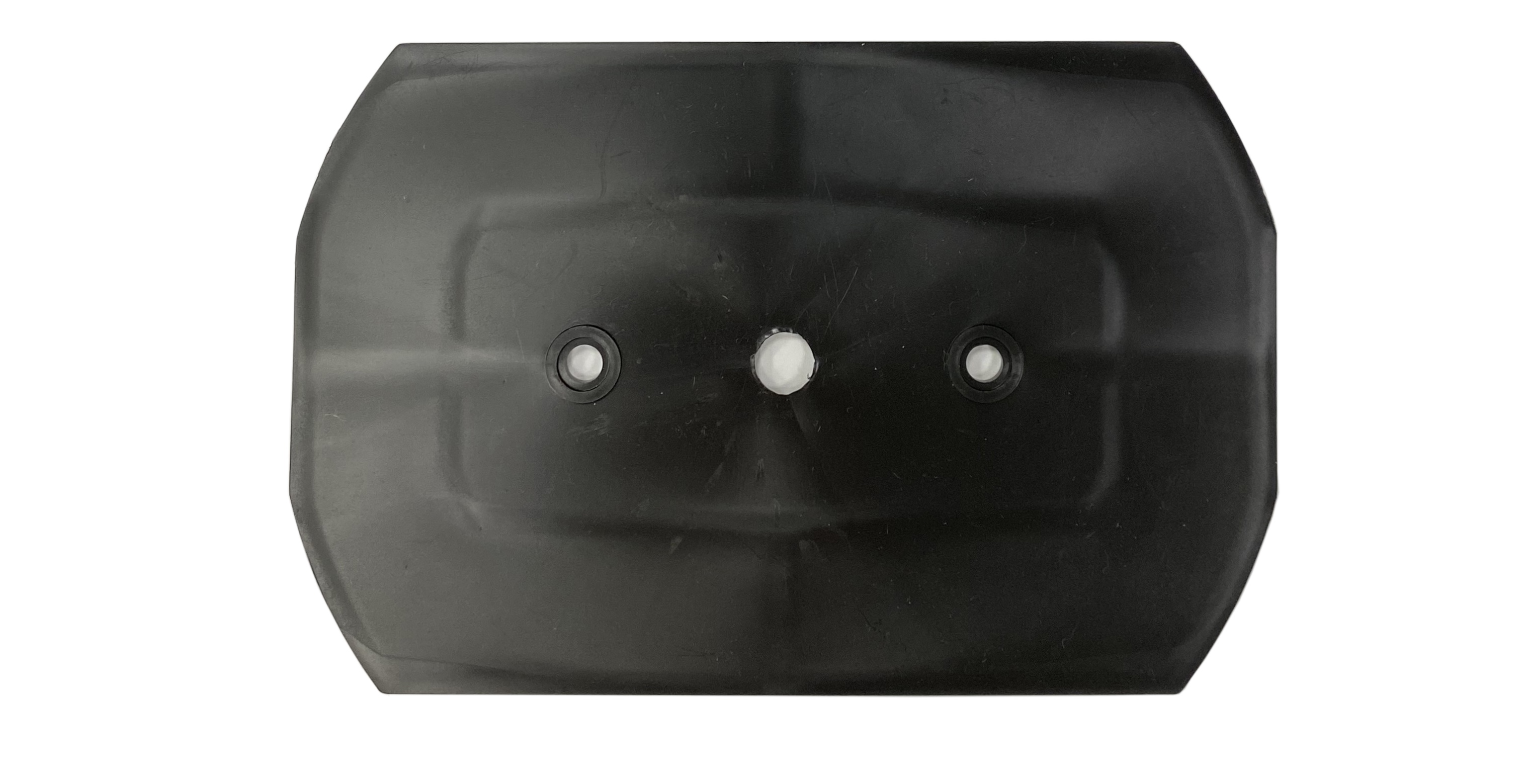

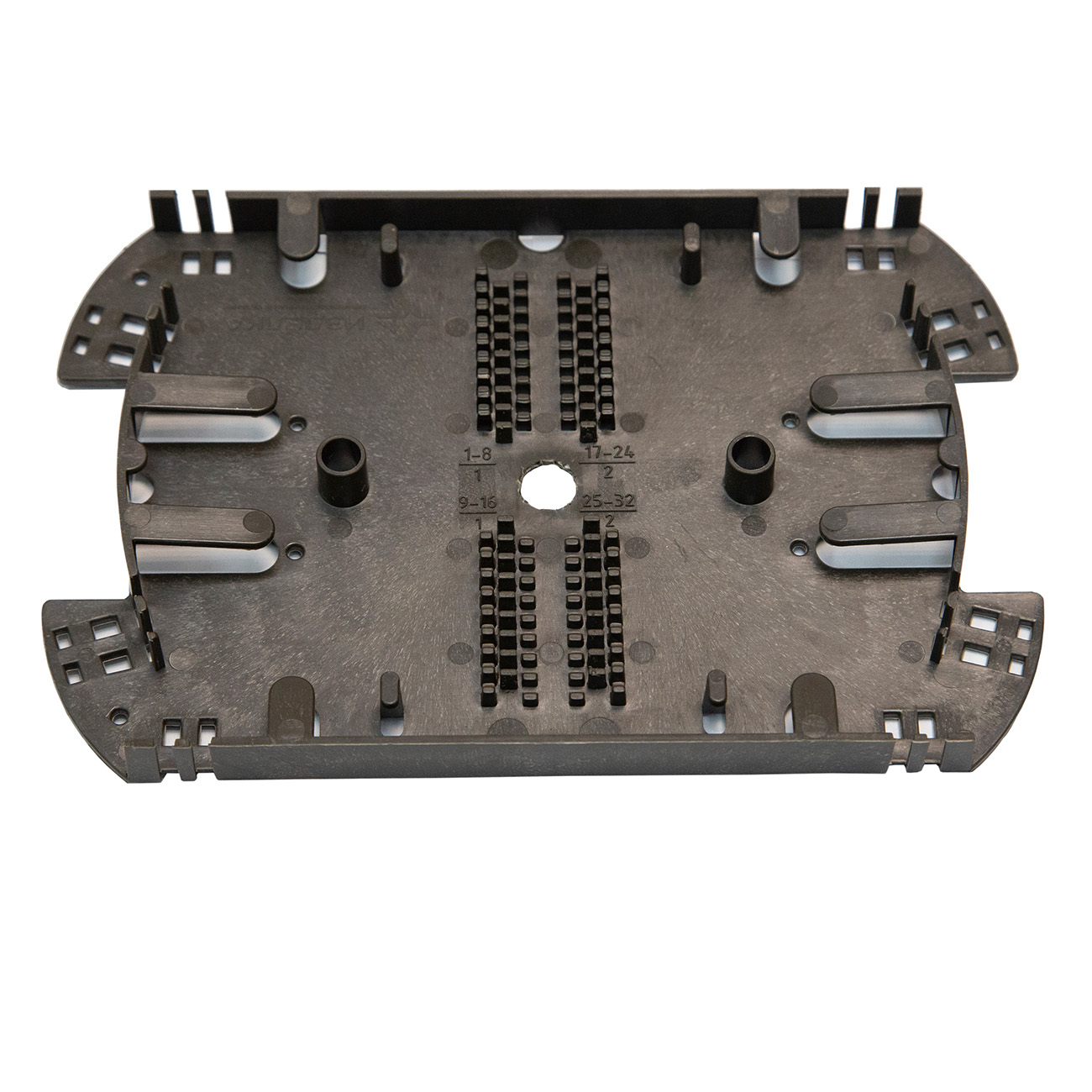

Чтобы распределить оптические волокна магистрального кабеля внутри кроссового оборудования, нужно кросс оснастить необходимыми комплектующими. Строение кроссов предусматривает наличие оптических разъемов с внешней стороны, через которые с помощью пигтейлов осуществляется соединение с волокнами кабеля. Внутри кроссового оборудования находятся сплайс-кассеты (организаторы световодов). Они используются для организации межкабельных соединений оптоволоконного кабеля и аккуратной укладки его запаса. В сплайс-кассете расположен отсек для укладки гильз сварных соединений. Этот отсек должен быть защищен от пыли и механических повреждений, для чего используют специальные крышки, изготовленные из высококачественного пластика. На сплайс-кассету дополнительно можно установить ложемент, который также используется в небольшом по емкости оптическом кроссовом оборудовании вместо сплайс-кассет. Гильзы КДЗС размещаются в ложементе в два уровня – один над другим – по 8 гильз в каждом, всего в ложементе помещается 16 гильз.

Основным и необходимым оборудованием, устанавливаемым в кросс, также являются адаптерные панели. Они представляют собой металлические пластины с выемками для установки адаптеров различного типа.

Существуют адаптерные панели для оптических кроссов КРН, КРС, ШКО-С и ШКО-Н.

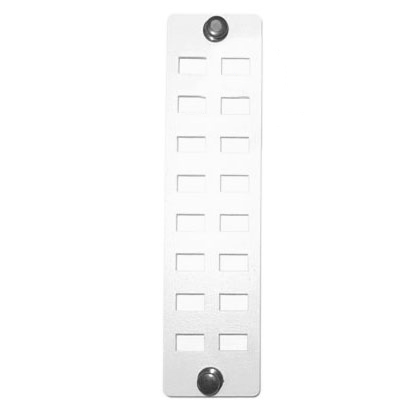

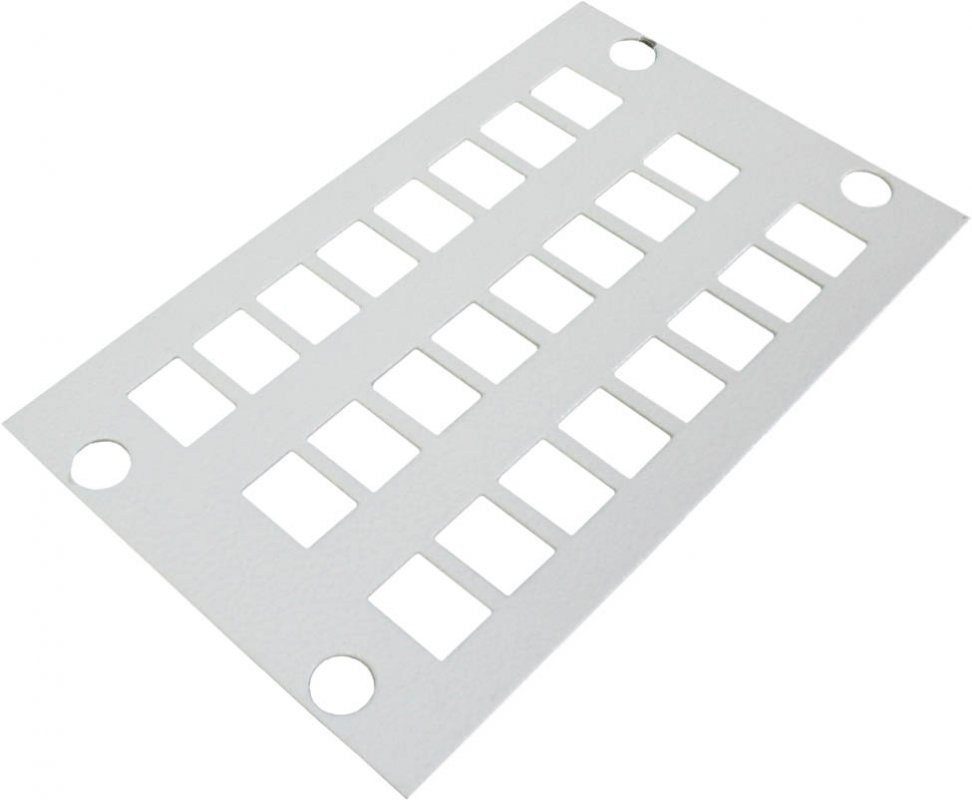

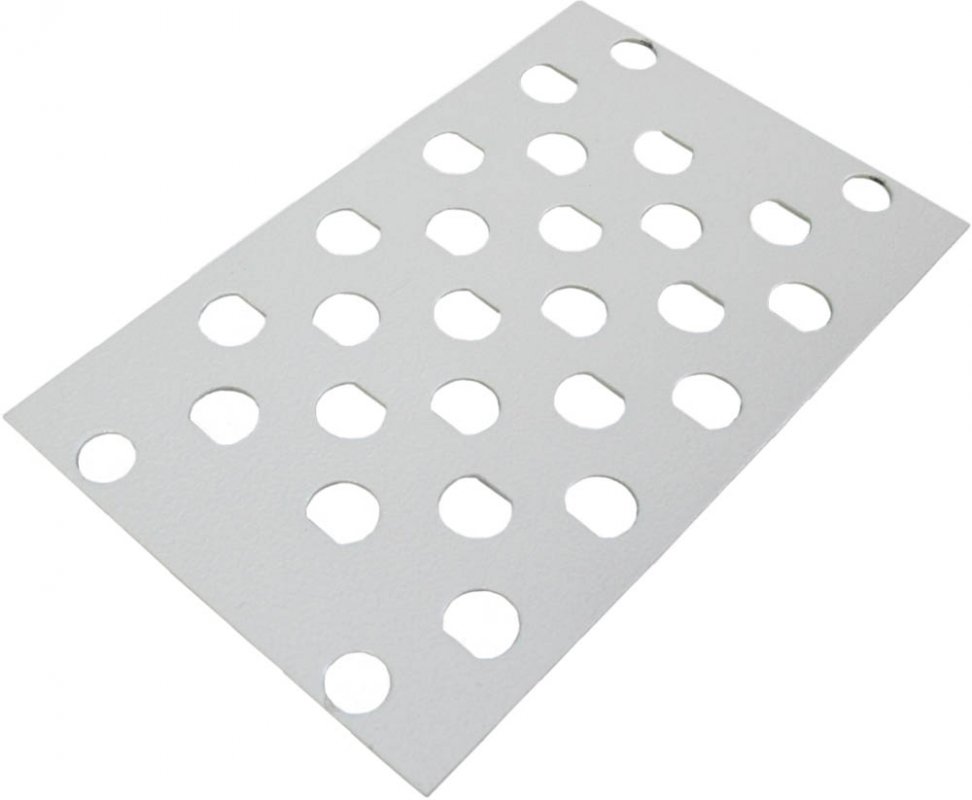

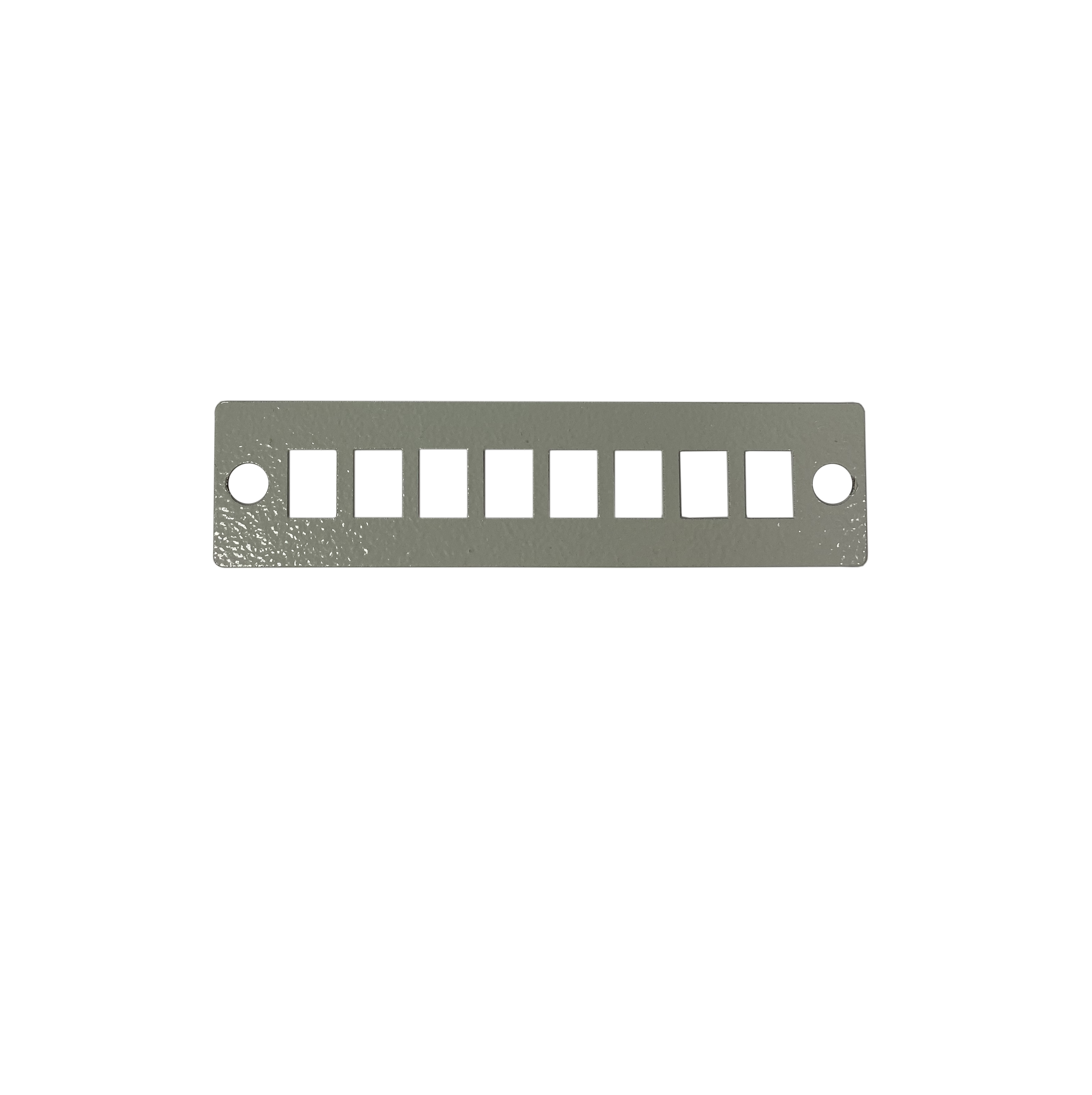

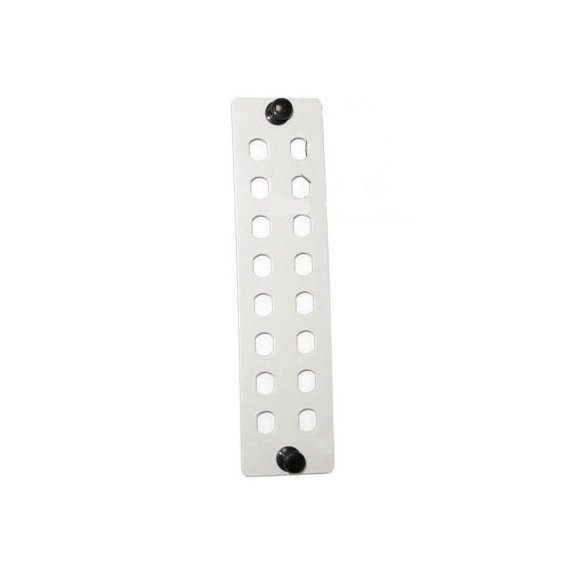

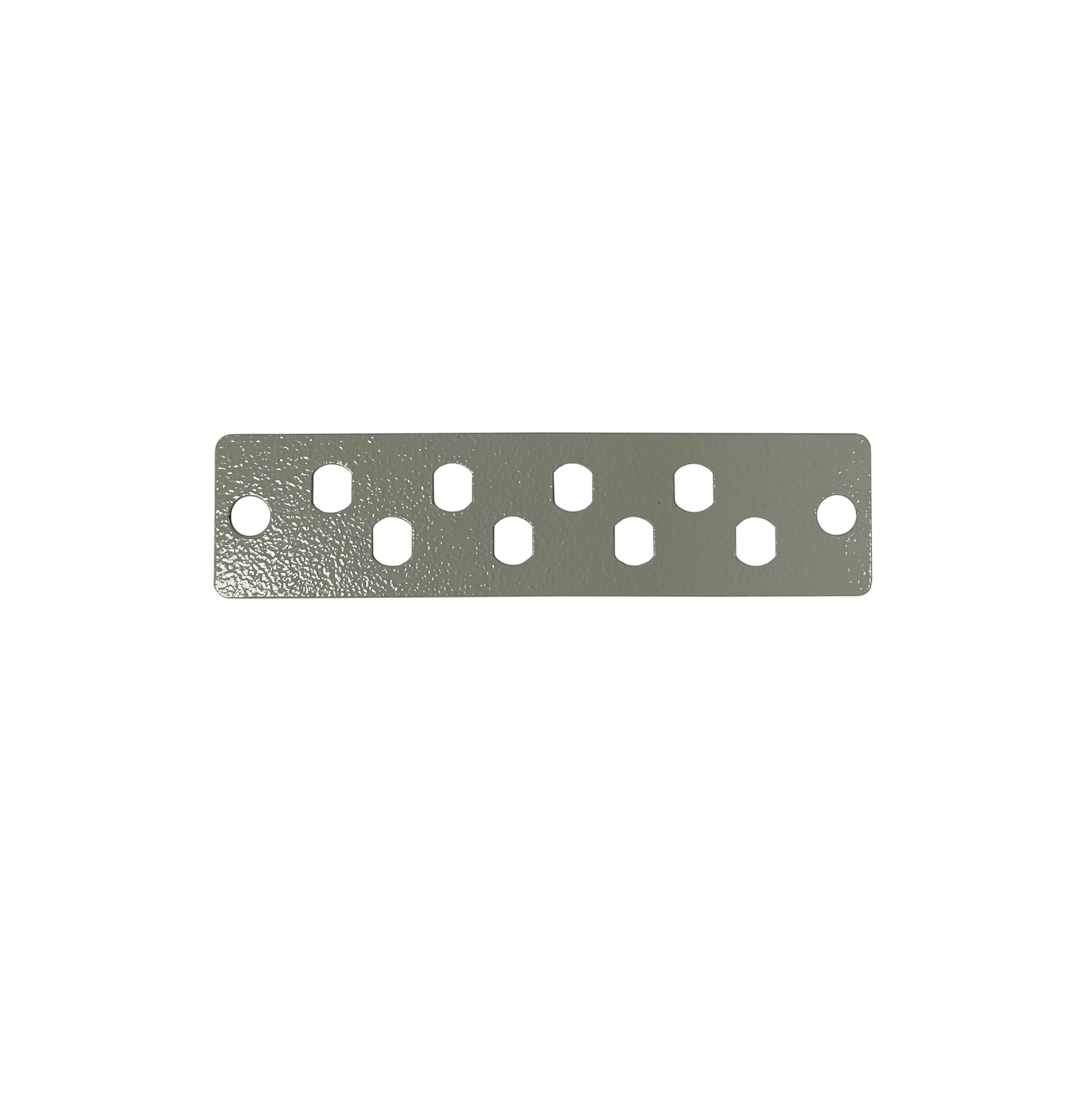

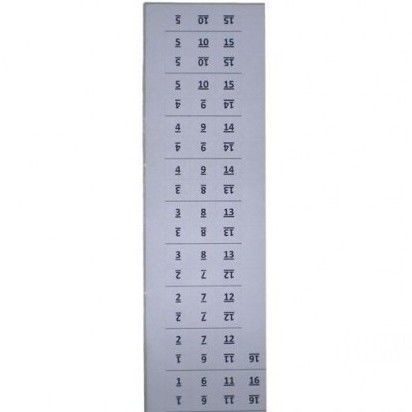

Адаптерные панели имеют различное число выемок для оптических розеток – 4, 8, 16. По типу встраиваемых адаптеров панели делятся на SC/LC и FC/ST. При этом в панели для розеток типа SC/LC можно установить дуплексные адаптеры LC, что, соответственно, увеличит количество соединений в 2 раза. Крепление розеток в адаптерной панели осуществляется металлическими или пластиковыми фиксаторами, а также с помощью винтов.

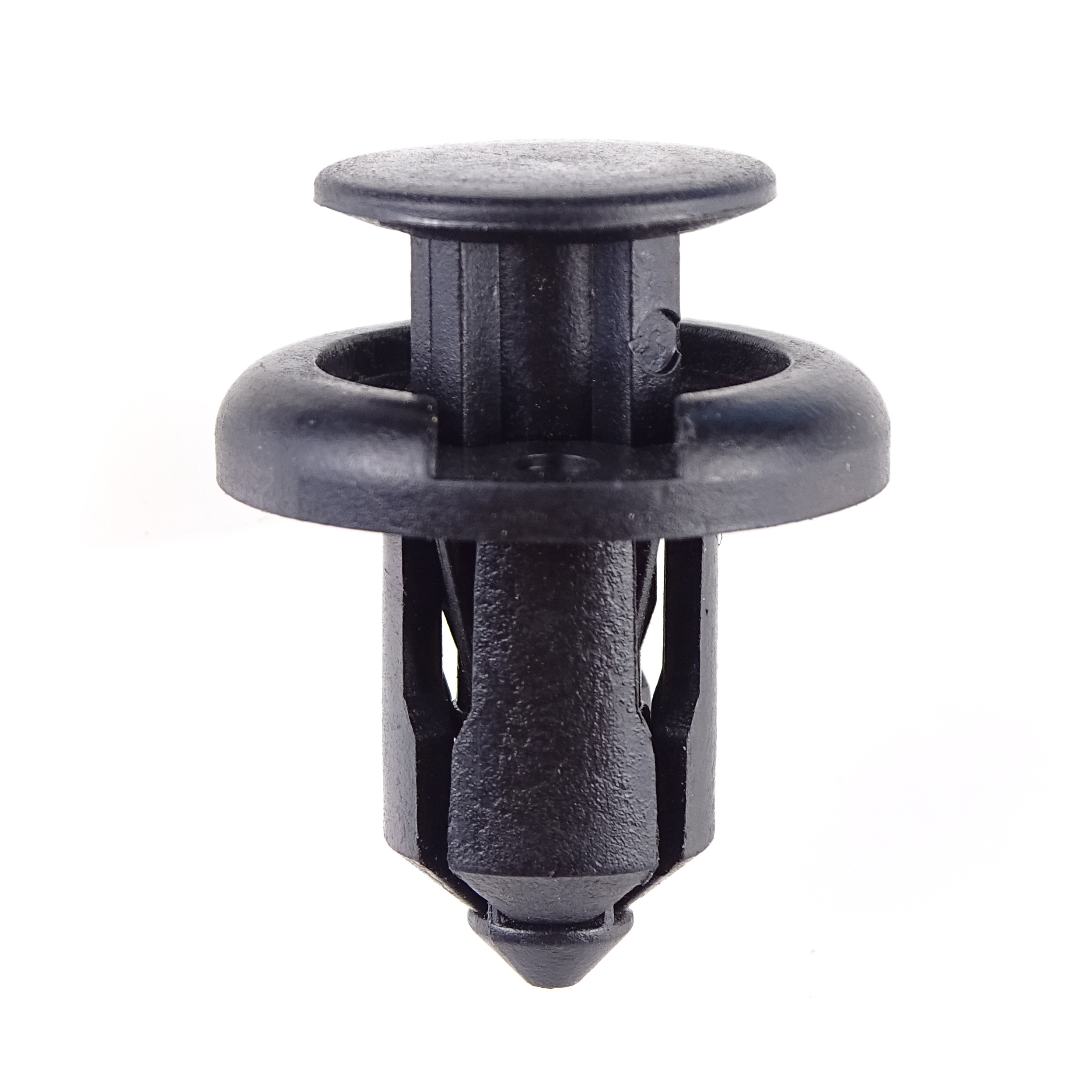

Адаптерные панели крепятся внутри кросса пластиковыми клипсами. Такой способ фиксации предотвращает сдвиги адаптерной панели внутри кросса за счет плотного прижатия к нему панели, что повышает стабильность и надежность соединений.

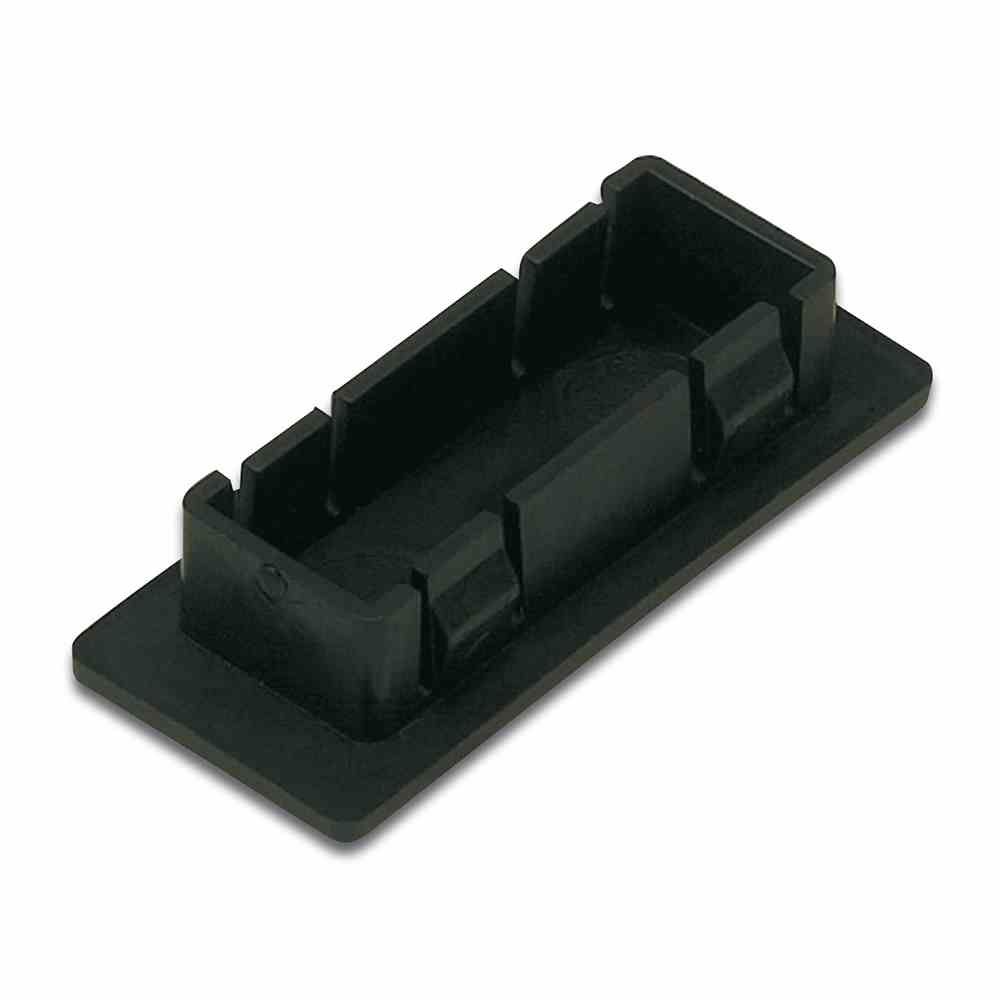

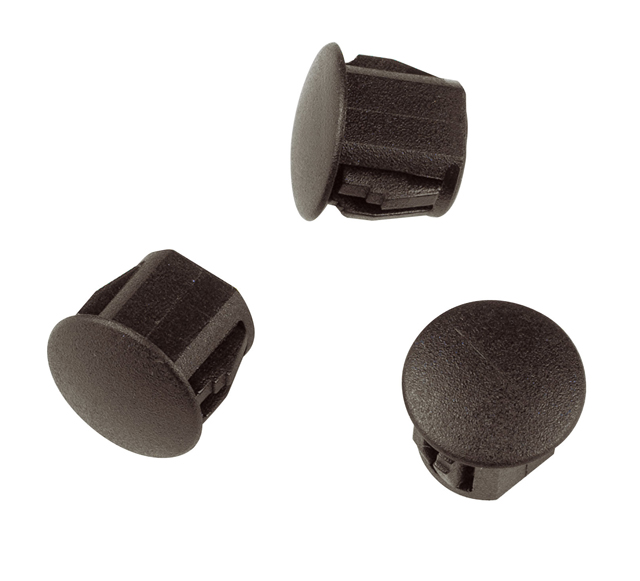

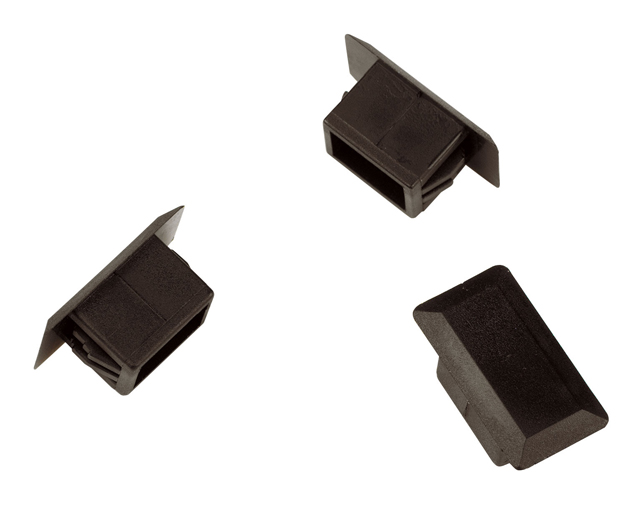

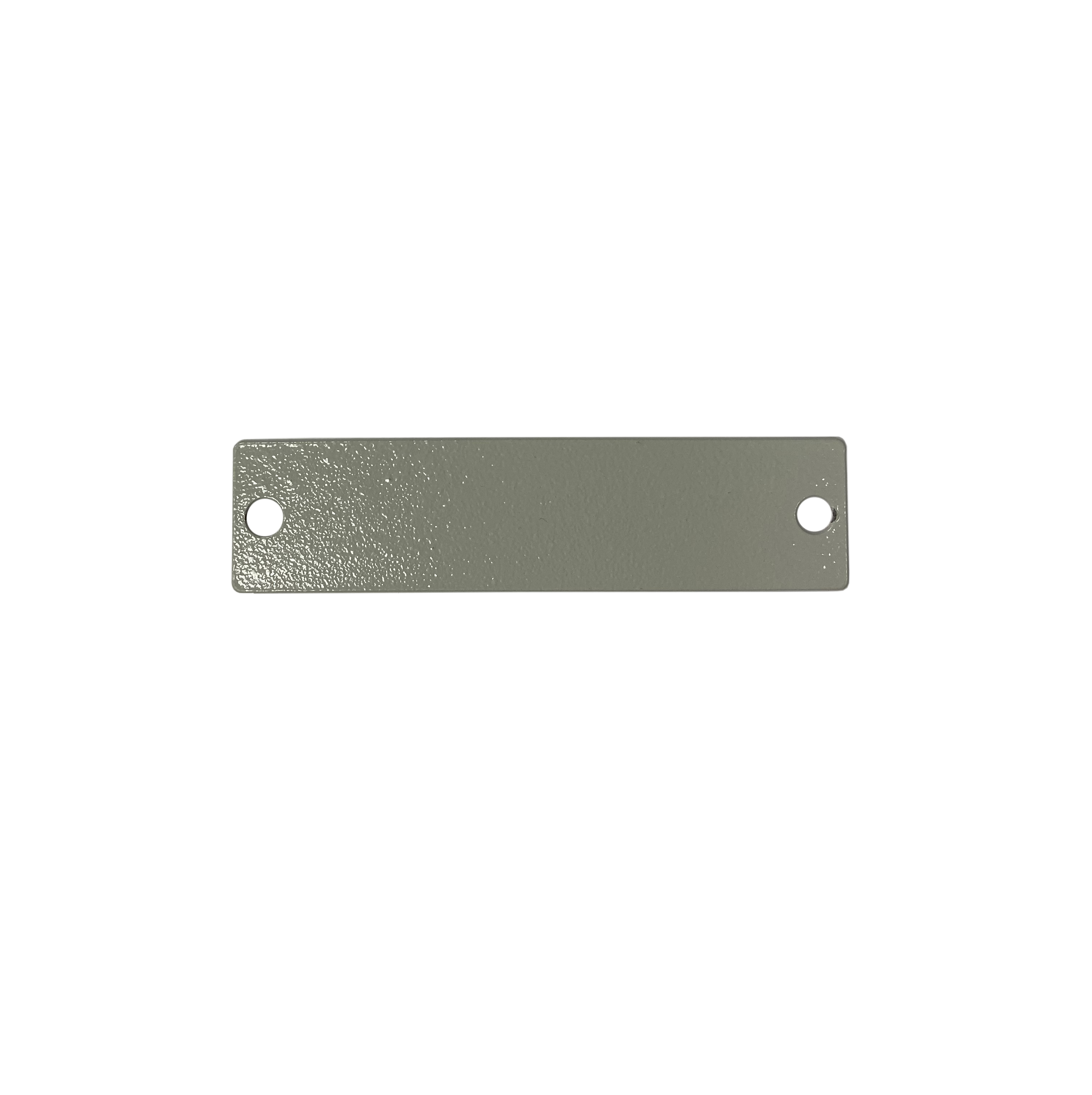

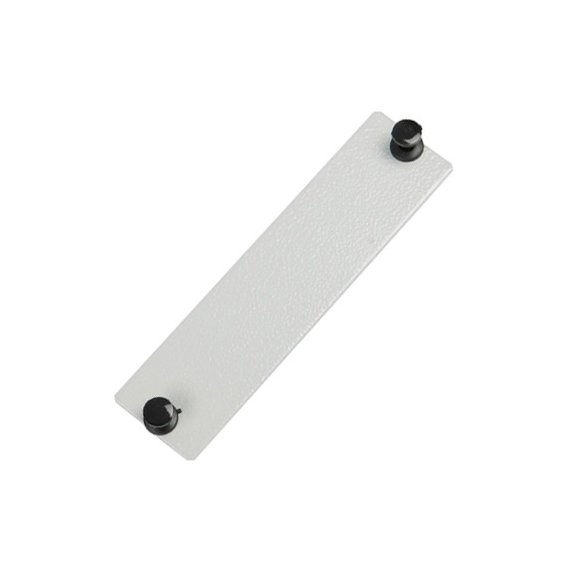

Не всегда используются все порты кросса, поэтому, чтобы предотвратить попадание пыли через них внутрь кросса, устанавливаются специальные адаптерные панели-заглушки. Они различаются по типу оптических кроссов, для которых предназначены, а также по ширине и цвету.
